Afrontar una avería oculta sin pistas visuales suele obligar a los profesionales a asumir márgenes reducidos y clientes insatisfechos por catas innecesarias. Comprender la naturaleza física de las conducciones y el comportamiento del sonido bajo presión transforma radicalmente el diagnóstico técnico, permitiendo localizar el punto exacto de la rotura antes de manipular el pavimento.
El Principio Físico: ¿Por qué una Fuga Produce Sonido?
Cuando el agua circula bajo presión a través de una tubería confinada, mantiene un flujo laminar estable con un nivel de ruido mínimo. Sin embargo, al producirse una fisura, una junta defectuosa o una rotura estructural, el fluido experimenta una caída brusca de presión al escapar a gran velocidad. Este fenómeno genera una turbulencia constante que libera energía en forma de ondas vibratorias y acústicas.

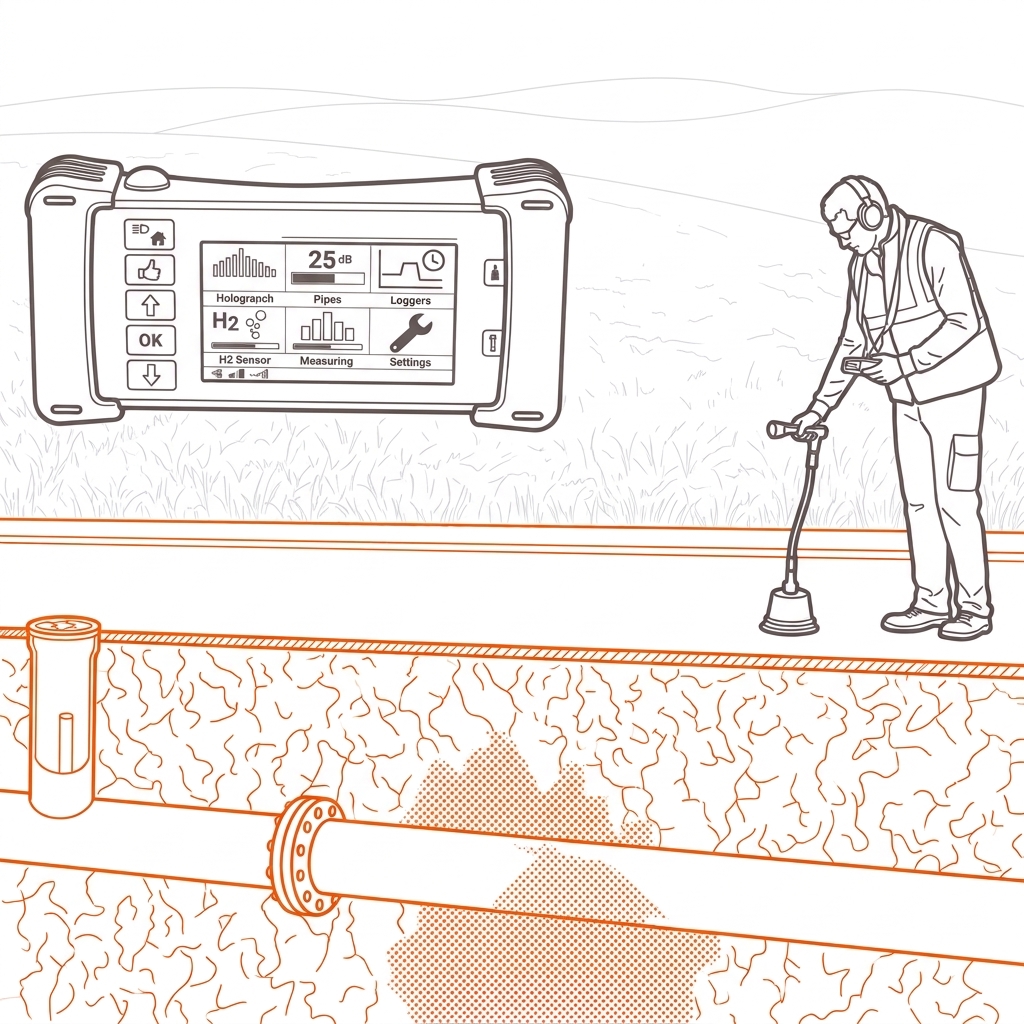

Estas ondas se propagan de dos formas principales: a través de la propia pared del tubo (onda estructural) y a través del medio circundante, ya sea tierra, arena o solado de hormigón. La capacidad para registrar estas frecuencias determina la eficiencia de cualquier operación de inspección técnica no intrusiva.
Firma Acústica y Comportamiento según el Terreno
El entorno físico actúa como un filtro natural que atenúa o amplifica determinadas frecuencias. Conocer este comportamiento es indispensable para calibrar correctamente los equipos de escucha electroacústica o geófonos:
Terreno de Tierra o Arena
- Comportamiento: Absorbe notablemente las altas frecuencias.
- Frecuencias predominantes: Sonidos graves y de baja frecuencia.
- Recomendación: Utilizar sensores de suelo amplificados para frecuencias profundas.
Hormigón o Solados
- Comportamiento: Excelente conductor acústico; propaga el sonido a gran distancia.
- Frecuencias predominantes: Altas frecuencias y tonos claros (siseos).
- Recomendación: Emplear platos de contacto directo sobre solera para máxima precisión.
Zonas de Césped o Jardín
- Comportamiento: Amortiguación irregular debido a la humedad y raíces.
- Frecuencias predominantes: Espectro mixto atenuado.
- Recomendación: Uso de trípodes o vástagos de penetración para alcanzar capas firmes.
Matriz de Diagnóstico Operativo
| Tipo de Superficie | Atenuación Acústica | Rango de Frecuencia Útil | Riesgo de Error en Catas |
|---|---|---|---|
| Hormigón / Solera | Baja (Conducción óptima) | 400 Hz – 2500 Hz | Mínimo (Localización exacta) |
| Tierra Compactada | Media | 100 Hz – 800 Hz | Moderado (Requiere triangulación) |
| Césped / Tierra Floja | Alta | 50 Hz – 400 Hz | Alto (Dispersión de la onda) |
